MINIBOOMERANG IST EIN BRANDMELDEDETEKTOR DER BESONDERS ANGEPASST IS FÜR DEN EINSATZ IN:
|
|
|
|
|
|
|
Bibliotheken und Archiven |
|
Museen |
|
Galerien, Gebäuden mit verkleideten Decken |
|
Kirchen |
|
Kinos |
|
Theater und Konferenzhallen |
|
Hotels |
|
Schulen |
|
Öffentlichen Gebäuden |
|
Garagen |
|
Industriegebäuden und Fabriken |
|
Kaufhäusern und Vorratskammern |
|
Supermärkten |
|
Krankenhäusern |
|
|
|
|
|
|
|
|
|
|
|
|
MINIBOOMERANG DAS INFRAROT-STRAHL BRANDMELDESYSTEM:
|
|
|
|
|
|
|
Sichert Räume bis 800 m2 Grundfläche |
|
Empfindlichkeitslevel genau einstellbar |
|
geschätzt gegen optische und elektromagnetische Störungen |
|
sofort automatischer Reset bei vorübergehender Strahlunterbrechung |
|
in vielen verschiedenen Positionen einstellbar |
|
keine periodische Wartung, deutlich reduzierte Installations und Anschlußkosten |
|
|
|
|
|
|

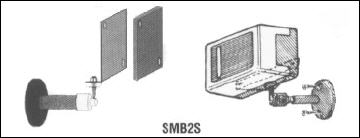

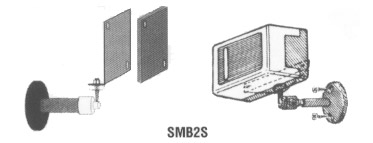

Das MINIBOOMERANG System besteht aus drei Einheiten. Der Sender- Empfänger (RX - TX) Einheit-integriert in einem Gehäuse, der Reflexions Einheit und der Kontrollzentrale.
Die Kontrollzentrale kann gegen eine gleichwertige ersetzt werden, während die Mini Boomerang-Einheiten nicht ausgetauscht werden können.
|
|
|
|
|
|
Der MINIBOOMERANG TX sendet zwei Infrarotstrahlen in zwei verschiedenen Winkeln aus. Die Strahlen durchqueren den abgesicherten Raum und treffen auf die Reflexionseinheit, die an der gegenüberliegenden Seite angebracht ist; dort werden sie exakt auf den Empfänger zurückreflektiert.
Im Falle von Feuer oder Rauch wird die Information zum RX übertragen. Jede Information über Feuer wird zur Kontrolleinheit weitergeleitet. Die weitere Bearbeitung der Information durch das System hängt sowohl von der Anwesenheit von Rauch als auch von Feuer ab.
Zum Beispiel wird die Anwesenheit von Rauch durch viele Parameter erfaßt, drei davon sind die Trübung der Sicht, Entwicklung der Frequenz und die zeitliche Veränderung der Trübung. Der Mini Boomerang - Empfänger erspürt genau die Umgebungsstörungen, die charakteristisch sind für die Anfangsphase eines Brandes und beurteilt danach die eingehenden Informationen.
|
|
|
|
|
|
Er gibt die Auswertung Feuer und Rauch, löst das System den Alarm aus und bleibt im Alarmzustand. Werden die Strahlen durch Reflektoren blockiert, so wird dies and der MINIBOOMERANG Einheit durch ein starkes Alarm-Lichtsignar angezeigt.
Es ist nicht nötig, einen Reset durchzüfhren, wenn die Reflektoren beseitigt werden. Die MINIBOOMERANG Einheit leitet Feueralarme und Störungsmeldungen an die Zentrale weiter.
Die besondere optische Konstruktion garantiert eine sehr gute Ausrichtung zwischen der Mini Boomerang TX-RX Einheit und der Reflektor-Einheit. Das System toleriert einen Fehlerwinkel bei der Ausrichtung von +/- 5° bei einwandfreier Funktion.
Installation, Ausrichtung und Anschluß des Systems sind sehr einfach und erfordern keine Spezialkenntnisse vom Installateur. Nach der Installation benotiqt das System keine periodische Wartung.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model MB2S - Feature:
|
|
|
|
|
|
Set of distance choise
|
1/25m
|
26/40m
|
max lenght MINIBOOMERANG/retroreflector
|
25m
|
40m
|
min lenght MINIBOOMERANG/retroreflector
|
1m
|
26m
|
closer lenght on request by mean of diaphragm
|
YES
|
YES
|
max width EN54/14
|
15m
|
15m
|
max height suggested
|
<=11m
|
<=11m
|
max surface EN54/14/8
|
375qm
|
600qm
|
max volume EN54/14m
|
4125m³
|
6600m³
|
|
|
|
|
|
|
Commone Features:
|
|
|
|
|
|
storage temp.
|
-20°C/+60°C
|
working temp.
|
-05°C/+55°C
|
percussion test
|
VdÖ
|
resistenza contro aggrssioni acide o saline
|
HB9
|
shock test
|
din53452
|
humidity test
|
VdÖ approved
|
|
IEC801-2 / IEC801-3 / IEC801-4
|
difesa consequita con iron box by box
|
AISI Fe426
|
combustibilita secondo norma ul stand 94
|
94HB
|
contenitore esterno secondo
|
Norma UL 94
|
classe nel size
|
Norma DIN
|
IP defense
|
IP44
|
test fire class "A" TF 2-3-4-5
|
VdÖ EL14/34/94-30 Prüfbericht
|
housing box color request
|
127 colori RAL
|
|
|
|
|
|
|
Altre caratteristiche ai fini CD disponibli a richiesta
|
|
|
|
|
|
|
Miniboomerang can work beetween 10V dc and 40dc |
|
Output with alarm relay and reversible trouble relay |
|
|
|
|
|
|
Absorptions:
|
|
|
|
|
|
electrical worker
|
12V
|
24V
|
posizione jumper 1-2
|
|
|
normal running
|
23mA
|
14mA
|
alarm
|
45mA
|
24mA
|
trouble
|
50mA
|
27mA
|
posizione jumper 2-3
|
|
|
normal running
|
50mA
|
27mA
|
alarm
|
67mA
|
37mA
|
trouble
|
32mA
|
19mA
|
|
|
|
|
|
|
Other Features:
|
|
|
|
|
|
box dimensions
|
150x80x80mm
|
reflector dim.
|
100x100mm
|
swivel lenght
|
120mm
|
weight
|
500g
|
|
|
|
