BOOMERANG

BOOMERANG Durchlichtmelder sind besonders geeignet für die Branderkennung in Objekten wie:

	Bibliotheken und Archiven
	Krankenhäusern und Heilanstalten
	Museen, Galerien, Räumen mit Fresken
	Kirchen
	Kinos, Theater
	Konferenzsälen
	Schulen
	Warenhäusern und Lagerhallen
	Industrieanlagen
	Supermärkten
	Messehallen
	sowie allen anderen großen industriellen und öffentlichen Gebäuden

Die BOOMERANG Produktreihe ist die erfolgreiche Fortführung und Komplettierung der bewährten ARDEA - Durchlichtmelder; mit der gleichen anspruchsvollen Meßtechnik ausgestattet erfüllen sie folgende Anforderungen:

	Arbeitsbereich (Abstand zwischen Sender/Empfänger
	Reflektor) bis max. 150m
	Überwachungsfläche nach EN54-14:1600m2
	Einfache, langzeitstabile Ausrichtung, horizontal und vertikal durch präzise Schneckengetriebe
	Weiter Empfindlichkeitsbereich; stufenlose, unabhängige Einstellung für „Rauch“ und „Feuer“
	Automatischer „RESET“ nach einer Strahlunterbrechung
	Höchste Widerstandsfähigkeit gegen optische und elektromagnetische Störungen
	Sehr geringe Installations- und Wartungskosten

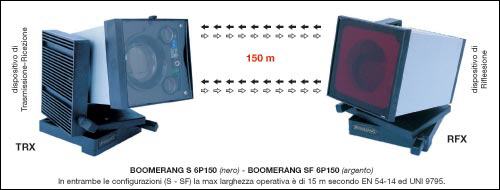

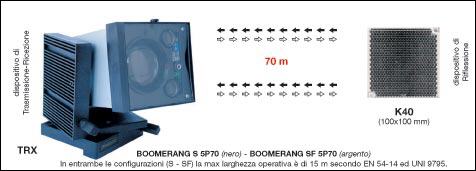

Die BOOMERANG Modelle erfüllen und übertreffen die Europäische Norm EN54-12 und haben die Zulassung der bedeutensten europäischen Prüfinstitute. (z. B. VDS) Es gibt vier Ausführungen, zwei für "RAUCH" (Boomerang S) und zwei für "FEUER und RAUCH" (Boomerang SF):

BOOMERANG S:

	mod 5P70 (für distanzen von 40 m bis 70 m)
	mod 6P150 (für distanzen von 71 m bis 150 m)

BOOMERANG SF:

	mod 5P70 (für distanzen von 40 m bis 70 m)
	mod 6P150 (für distanzen von 71 m bis 150 m)

Die max. Überwachungsbreite für linienförmige Durchlichtmelder wird durch die jeweils güligen Vorschriften festgelegt, z.B. schreiben die EN 54-14 - UNI 9795 15 m vor - (VdS: 13m).

BOOMERANG S (S=Rauchdetektion)
Das komplette System besteht aus drei Einheiten: Sender/ Empfänger- Einheit (TRX), Reflektor(RFX) und Interface (INT 8/BA). Das Interface bildet die Schnittstelle zur Brandmeldezentrale, wenn zur Weiterleitung von Alarm- bzw. Störmeldungen potentialfreie Kontakte gefordert werden.

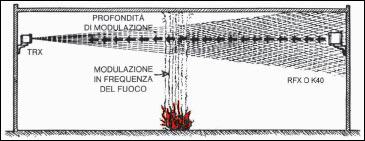

Funktionsprinzip: Zwei von der Sender/Empfängereinheit (TRX) ausgehende Infrarot- Strahlenkegel durchqueren den Überwachungsbereich, treffen auf den Reflektor und werden exakt auf die Sender/Empfängereinheit(TRX) zurückreflektiert. Während der zweifachen Durchquerung des Überwachungsbereichs können Brandprodukte die Strahlen modulieren. Jede Beeinflussung wird vom Empfänger erkannt und analysiert. Die Auswertung orientiert sich nicht alleine an der Entwicklung der Absorption (Strahlschwächung), wie bei bisher üblichen Durchlichtmeldern sondern erfaßt auch die typischen Modulationsfrequenzen, die bei der Entstehung und Ausbreitung eines natürlichen Brandes präsent sind.

Ein Alarm wird sicher ausgelöst wenn die Brandprodukte den IR-Strahl fortschreitend beeinflussen können (sich im Bereich des Strahls ansammeln), dies geschieht zuverlässig, wenn die Überwachungsstrecken unter Berücksichtigung von Dachform und Umgebungsbedingungen eingesetzt werden. Eine automatische Eigenkontrolle garantiert über sehr lange Zeiträume gleichbleibende Empfindlichkeit. Sender und Empfänger werden mit präzisen, stabilen Getrieben horizontal und vertikal ausgerichtet.

Der Systemstatus wird durch LED- Anzeigen, die durch die transarente Frontscheibe sichtbar sind angezeigt:

	“GRÜN” - Stromversorgung
	“ROT” - Rauchalarm
	“ROT” - Feueralarm(Modell “SF“)
	“GELB” - Störung

Eine Strahlunterbrechung verursacht eine Störmeldung, bei Beseitigung des Hindernisses setzt sich die Anlage automatisch wieder in Betrieb. Das System kann in einem sehr weiten Empfindlichkeitsbereich eingesetzt werden. Die Einstellung erfolgt mit dem UTA - Meßgerät oder dem ADM – Adapter; damit können objektspezifische Störgrößen (EMV- Störungen, Staub, Rauch, Hitze, Dampf usw.) gemessen werden und eine objektspezifische individuelle Anpassung der Ansprechschwelle ist möglich! Die Anwendung der Geräte in allen Arten von Gebäuden mit den unterschiedlichsten Störeinflüssen erfordert keine besonderen Kenntnisse, außer der genauen Einhaltung der Bedienungsanleitung, die jedem Gerät beiliegt.

BOOMERANG S F (SF = Rauch- und Feuerdetektion)
Das System besteht, wie BOOMERANG S aus TRX, RFX und INT8BA und auch die mechanischen Abmessungen sowie die prinzipielle Arbeitsweise sind genau gleich.

Der grundlegende Unterschied besteht darin, daß dieses Modell Rauch- und Feuerinformationen verarbeiten kann. Die für Rauch bzw. Feuer typischen Modulationen werden zusammen mit dem Absorptionsverhalten unabhängig voneinander ausgewertet.
Der Empfänger kann für beide Symptome “Rauch“ und/oder “Feuer“ Alarm auslösen. Die optimale Messung mehrerer Parameter ist die Grundlage für eine technisch anspruchsvolle, komplexe Auswertung, die eine sehr zuverlässige Aussage für die Anwesenheit von Rauch und/oder Feuer erlaubt.

Die Einstellung des BOOMERANG SF erfolgt ebenfalls mit dem UTA - Meßgerät oder dem ADM – Adapter. Damit ist es möglich Art und Verlauf objektspezifischer Störeinflüsse festzustellen und das Verständnis dieser Größen erlaubt individuelle, perfekt adaptierte Einstellungen der Ansprechschwellen für „Rauch“ und „Feuer“.
Der Melder kann in allen industriellen und zivilen Umgebungen, auch unter dem Einfluß starker Störquellen eingesetzt werden.

Die Anwendung erfordert keine besonderen Kenntnisse, außer der genauen Einhaltung der Bedienungsanleitung, die jedem Gerät beiliegt.

Größe und Form sind für alle BOOMERANG SF und BOOMERANG S Modelle gleich. Die beiden Versionen unterscheiden sich in der Gehäusefarbe: BOOMERANG S, Schwarz. BOOMERANG SF, Silber.

	BOOMERANG S		BOOMERANG SF
Absorption @ 24Volt Interface Included	mA		mA
	JB IN	JB OUT	JB IN	JB OUT
Normal Working	65	78	80	94
Trouble	87	72	108	94
Alarm	78	91	100	114

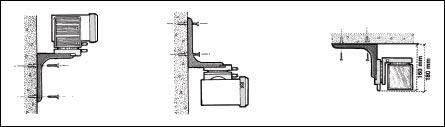

Abmessungen mm	TRX - BOOMERANG S; BOOMERANG SF	REFLEX - SRFxBS150-SRFxBSF150 (Boomerang 6P150)	REFLEX - K40 (Boomerang 5P70)
Mit Bügel	224x119x313 (1,9kg)	202x119x313 (1,8kg)
Ohne Bügel	200x119x148 (1,4kg)	178x119x148 (1,3kg)	100x100 (60g)

Interface INT8BA:

mod. INT8N	PCB only	79x87x25	80g
mod. INT8C	BOX included	130x130x58	200g

INTERFACE INT8BA 24 Volt DC
Das Interface INT8BA stellt, entsprechend dem Betriebszustand desEmpfängers potentialfreie Kontakte für den Anschluß an eine Brandmeldezentrale zur Verfügung. Das Interface kann mit oder ohnePlastikgehäuse (IP 55) geliefert werden.
